제품 세부정보
| 소재: | SA213-TP321H | 길이: | 8000 밀리미터 |
|---|---|---|---|
| 사양: | 외경=38, 두께=6mm | PWHT: | 솔루션 처리 |
| 타원형: | 15% 이하 | 두께 줄여: | 15% 이하 |
| 제품 이름: | 과열기와 재열기 | 사용: | 발전소, 화력 발전소/역 보일러 |
| 강조하다 |
연소 가스 슈퍼 히터 재 히터,'서펜틴' 슈퍼 히터 와 재 히터,고온 환경 슈퍼 히터 재 히터 |
||
제품 설명

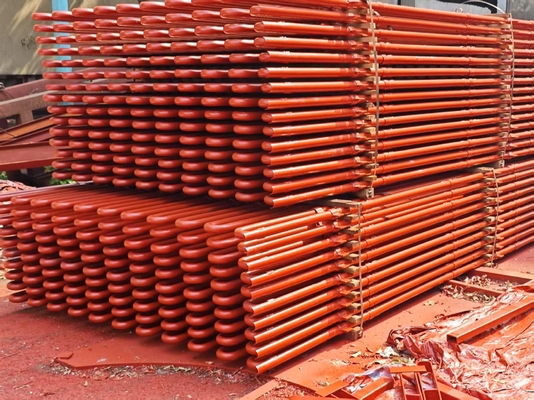

스펜틴 슈퍼 히터 및 재 히터 연소 가스 및 고 온도 환경에서 열 전달
설명
증기 슈퍼 히터 (Steam Superheater) 는 코일 타입의 열 교환기로서, 증기를 과열하거나, 보일러에서 생성되는 습한 증기를 건조 증기로 변환하는 데 사용됩니다.그것은 보일러와 다른 방식으로, 보일러는 물을 증기로 변환하기 위해 감각 열과 잠복한 열을 모두 사용하지만 슈퍼 히터는 증기를 과열하기 위해 감각 열만을 사용하여 엔탈피를 증가시킵니다.
플래트 슈퍼 히터
스펜틴 슈퍼 히터
세부 사항
과열은 전반적인 효율성을 높이고 터빈의 마지막 단계에서 너무 많은 응축을 피하여 블레이드 침식을 피합니다.
오븐에서 나오는 연소 가스의 열은 증기에서 수분을 제거하고 증기를 과열하기 위해 사용됩니다.
슈퍼 히터들은 보통 여러 개의 튜브 회로를 병행하여 하나 이상의 환전 곡선과 함께 헤더들 사이에 연결되어 있습니다.
뜨거운 기체에서 온도는 높은 온도에서 과열기에 있는 증기로 전달됩니다.
따라서 슈퍼 히터의 전면 부문은 반류로 배치되고 부면 부문은 평행 흐름으로 배치되어 파이프 벽의 온도 스트레스를 줄입니다.
원칙
슈퍼 히터의 원리는 보일러의 증기 생산 튜브와 비슷합니다.
고온의 뜨거운 기체는 슈퍼 히터 튜브를 휩쓸고 증기의 온도를 높이고 그 크기는 슈퍼 히터와 가스 속도를 떠나는 출구 가스 온도에 달려 있습니다.
포화 증기를 가열하는 데 사용되는데 증기의 온도는 900도까지 될 수 있습니다.
전기 생산 을 증가 시키기 위해 초열기 용량 의 업그레이드
우리에게 증기 용량, 압력, 필요한 온도 등과 같은 필요한 기술적 데이터를 보내.
기능
슈퍼 히터증기의 온도를 포화점 이상으로 높이는 것입니다.
재열기기본적으로 터빈의 고압 단계에서 나오는 증기를 과열하는 슈퍼 히터입니다. 다시 가열한 증기는 터빈의 저압 단계로 보내집니다.고압 터빈과 저압 터빈 사이에 증기를 재열함으로써 발전소 주기의 전기 효율을 40% 이상 높일 수 있습니다.재열 사이클은 큰 발전소에서만 경제적으로 실현 가능하기 때문에 큰 발전소에서 사용됩니다.
장점 과 단점
|
텐텐트 타입 1. 단단한 구조적 지원 1응축 증기로 인한 흐름 차단 2바닥에 축적된 물을 정화하기 위해 느린 재부팅이 필요합니다. 위에서 지원합니다. |
|
역형 1. 응축 증기의 적절한 배수 1. 구조적 경직성 부족, 특히 고속 가스 흐름 아래에서 지원 |
|
수평형 1적절한 배수 2좋은 구조적 딱딱함 |
그들은 불꽃을 직접적으로 보지 않으므로 주로 대동형입니다. 일반적으로 주 오븐과 평행한 수직 가스 도관에 지원됩니다.
첨단 기술
| 1 | HDB는 튜브의 수명을 예측하기 위해 남은 유틸리티 라이프 분석 시스템을 사용하는 광범위한 경험을 가지고 있습니다. |
| 2 | 이 시스템은 현장에서 파괴적이지 않은 테스트를 수행하는 동안 튜브의 산화질과 벽 두께를 측정하고 남은 사용 수명을 계산하는 데 사용됩니다. |
| 3 | HDB는 1991년에 산화물 측정 기술을 개발했고 지금은 전 세계적으로 표준으로 사용되고 있습니다. |
세부 사항
| 1 | 재료 구성 | 탄소 강철, 합금 강철 또는 열 저항 강철, 수집 상자 및 기타 지원 재료. 튜브는 사용자 정의 된 유형의 사양입니다. |
| 2 | 디자인 패턴 | 수직 또는 수평 레이아웃 |
| 3 | 장점 | 아름다운 외관, 크기, 정확성, 최고 수준의 굽기 및 용접 기술, 최고 수준의 탐지 장비 |
제품 기능
1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.
2초열 난방은 전체 전체 순환 효율을 높이고 터빈의 마지막 단계에서 너무 많은 응축을 피하여 블레이드 침식을 피합니다.
3오븐에서 나오는 연소 가스의 열은 증기에서 습기를 제거하고 증기를 과열하기 위해 사용됩니다.
4슈퍼 히터들은 보통 여러 개의 튜브 회로를 병행하여 하나 이상의 환전 곡선과 함께 헤더 사이에 연결되어 있습니다.
