| MOQ: | 1는 / 세트에게 10 톤을 할당했습니다 |
| 가격: | 협상 가능 |
| 표준 포장: | 내항성이 있는 포장 |
| 배달 기간: | 30일 |
| 지불 방법: | 웨스턴 유니온, L/C (신용장), 전신환 |
| 공급 능력: | 달 당 500톤 |

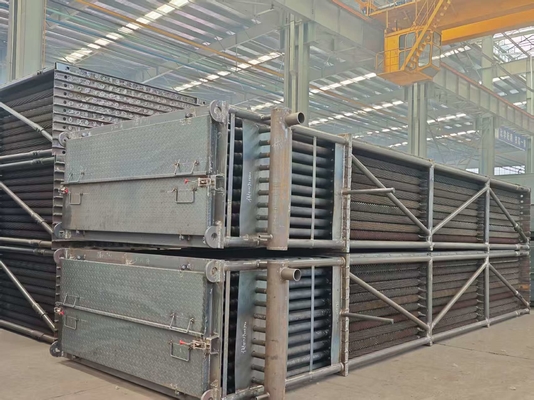

보일러 이코노마이저 맞춤형 치수 강철 재질 열교환 부품
소개
사양
| 설명 | 보일러 이코노마이저 |
| 재료 | 합금강, 탄소강, SA210C, SA213T22 등 |
| 재료 표준 | ASTM, EN 또는 ISO 등 |
| 치수 | 맞춤화 |
| 무게 |
최소: 10톤 최대: 1000톤 |
| 용해 공정: | EF+LF + VD |
| 공정 | 재료 → 잉곳 → 열간/냉간 압연 → 열처리(정규화 + 템퍼링) → 검사 → 거친 가공 → UT → 2차 열처리 → 마무리 가공 → 검사 |
| UT 표준 | ASTM A388 또는 EN10228 등 |
기능
1. 이코노마이저는 보일러와 같은 증기 발생 시스템입니다. 배기 밸브를 통해 엔진 실린더에서 배출되는 배기 가스는 물을 가열하여 증기를 생성하기 위해 보일러로 이동합니다.
2. 이러한 가스가 이코노마이저를 통과한 후 남은 배기 가스 온도는 이코노마이저의 물을 가열합니다. 증기 발생을 돕고 효율성을 향상시키며 연료 소비를 절약합니다.
3. 이코노마이저는 보일러 배기 가스에서 발생하는 폐열을 사용하여 (대부분의 경우) 보일러로 유입되는 급수를 예열합니다. 이는 보일러 효율을 향상시키고 연료 비용을 절감합니다.
기술 사양
재료 구조
일련의 나선형 핀 튜브, 입구 및 출구 헤더, 굽힘, 프레임 및 기타 부속품으로 구성됩니다.
구조 배열
직렬/엇갈린 배열.
장점
1. 저온 연도 가스의 열을 흡수하고, 연기 배출 온도를 낮추고, 연기 손실을 줄이고, 연료를 절약합니다.
2. 급수가 증기 드럼에 들어가기 전에 이코노마이저에서 가열되므로 가열 표면에서 급수의 열 흡수가 감소하고, 이코노마이저를 사용하여 더 높은 비용의 증발 가열 표면의 일부를 대체할 수 있습니다.
3. 급수 온도가 증가하면 드럼으로 들어가 벽 온도 차이가 줄어들고, 열 응력이 감소하여 드럼의 수명이 연장됩니다.
종류
유틸리티 보일러 이코노마이저
| 1 | HDB는 석탄, 목재, 석유 또는 기타 고체 연료를 사용하여 보일러의 고압 증기로 전기를 생산하는 보일러를 포함하는 유틸리티 보일러용 이코노마이저를 생산합니다. |
| 2 | 이러한 이코노마이저는 일반적으로 보일러의 후면 통로에 위치하며 튜브가 수평으로 배치됩니다. 보일러 급수는 가스 흐름과 반대 방향(역류라고 함)으로 이코노마이저 회로를 통과합니다. |
| 3 | 재는 최소화하기 위해 일반적으로 베어 튜브가 사용되지만, 일부 보일러 OEM은 나선형 또는 긴 핀이 있는 핀 튜브로 이코노마이저를 설계합니다. |
| 4 | HDB는 베어, 나선형 핀 또는 긴 핀 튜브를 사용하여 이코노마이저 요소를 생산할 수 있으며, 원하는 경우 다른 튜브 유형 중 하나로 장치를 재설계할 수 있습니다. HDB는 또한 모든 유틸리티 보일러 이코노마이저용 교체 헤더를 제작할 수 있습니다. |
패키지 보일러 이코노마이저
| 1 | HDB는 Optimus 엔지니어가 황산 플랜트 이코노마이저 및 과열기를 설계할 때 최대한 활용하는 고유한 제조 능력을 갖추고 있습니다. |
| 2 | 종종 이를 통해 Optimus 장치를 더 높은 열 전달 효율을 위해 구성할 수 있으며, 이는 표면적 요구 사항 감소 및 결과적으로 저렴한 제품으로 이어집니다. |
| 3 | HDB는 현장 기능을 활용하여 핀과 튜브를 구부리고, 헤더를 가공 및 제작하고, 튜브 시트를 드릴링하고, 모든 케이싱 재료를 절단 및 준비하고, 모든 압력 부품 및 케이싱 용접을 수행합니다. |
| 4 | 이를 통해 HDB는 제조 시퀀스 및 일정을 더 잘 제어할 수 있으며, 이는 정시 납품 실적을 달성하는 데 도움이 되었습니다. |
HRSG 이코노마이저
| 1 | 오늘날의 HRSG 모듈용 이코노마이저는 수직으로 매달린 핀 튜브로 구성됩니다. HDB는 사실상 모든 HRSG OEM 회사에 대해 이코노마이저 코일을 제작했으며 각 회사의 고유한 기능을 이해하고 있습니다. |
| 2 | 많은 경우, 유틸리티는 헤더 및 튜브 굽힘 내부의 유속 가속 부식(FAC)을 방지하기 위해 일반 탄소강에서 합금 재료로 이코노마이저를 업그레이드하고자 합니다. |
| 3 | HDB는 핀 튜브 핀닝, 헤더 제작, 코일 번들 조립 등 모든 재료를 준비하고 모든 압력 부품 및 부착 용접을 수행하므로 이코노마이저 제작을 위한 원스톱 상점입니다. |
테스트
| 1 | 최신 'U' 벤딩 머신을 사용하여 튜브의 정밀 냉간 굽힘을 수행합니다. |
| 2 | 스테인리스 스틸 심리스 및 용접 튜브의 모든 종류의 열교환기, 응축기, 이코노마이저, 보일러 튜브에 대해 굽힘이 수행됩니다. |
| 3 | 'U' 굽힘 튜브 후에는 요청 시 수압 테스트 및 응력 완화가 수행됩니다. |
| 4 | 또한 굽힘 부분의 두께 감소를 결정하기 위해 모형 조각이 준비됩니다. |
| 5 | 균열, 결함 또는 모든 유형의 결함을 감지하기 위해 굽힘 부분에 염료 침투 테스트가 수행됩니다. |
| 6 | 운송 중 손상을 방지하기 위해 특수 포장이 제공됩니다. |
비디오
비디오
비디오
비디오
비디오
비디오
비디오
비디오
비디오
비디오
비디오
|
|
