열교환기 보일러 증기 과열기 및 재열기 코일 열 효율

열교환기 보일러 증기 과열기 및 재열기 코일 열 효율

MOQ: 1 세트
가격: 협상 가능
표준 포장: 항해 포장
배달 기간: 35 일
지불 방법: L/C (신용장), 전신환, 웨스턴 유니온,
공급 능력: 월 1000 톤
자세한 정보
원래 장소
중국, 잔자야 방이 도시
브랜드 이름
HD Boiler
인증
ISO9001 , SGS , ASME "S" "U",EN
모델 번호
보조 과수기
연료:
석탄
유형:
에너지 절약
애플리케이션 범위:
산업 발전소
사양:
사용자 정의
표면 처리:
강부식성
인증:
ISO, ASME, Grade A
강조하다:

thermal efficient superheater coil

,

boiler steam heat exchanger

,

reheater coils for boilers

제품 설명



열교환기 보일러 증기 과열기 및 재열기 코일, 열 효율을 위해





HRSG 보일러 과열기 및 재열기 감온기 시스템 ASME 표준 중국 제조업체

과열 시스템 과열기 코일

대용량 보일러의 과열기는 대류형과 복사형 모두 있습니다.

대류형 과열기는 보일러의 두 번째 통로에 위치하며, 저온 과열기라고도 합니다. 일반적으로 이 과열기에서 증기 측에서 약 40~60도 섭씨의 온도 상승이 발생합니다.

이 증기는 패널 또는 플래튼 과열기라고 하는 복사형 과열기로 이동하며, 여기서 약 70~100도 섭씨의 온도 상승이 발생합니다.

이어서 최종 과열기가 있으며, 여기서 필요한 나머지 온도가 상승합니다. 설계자는 자신의 방식이나 요구 사항에 따라 온도 상승 패턴을 변경할 수 있다는 것을 이해해야 합니다.

그러나 채택된 모든 방법에서 최종 온도는 일반적으로 플러스/마이너스 5도 섭씨의 좁은 범위 내에 있어야 합니다. 과열기는 보일러의 설계 연료에 대해 감온 요구 사항이 없도록 표면 처리됩니다.

감온 시스템

  • 전 세계적으로 세 가지 주요 시스템이 채택되었습니다: 분사형, 연도 가스 흐름 전환형, 버너 틸트. 마지막 두 개는 재열기 증기 온도 제어에 사용됩니다. 첫 번째는 과열기 온도 제어에 사용됩니다.
  • 또한 정상 시스템에서 제어의 최대치에 도달한 후에도 온도를 낮출 필요가 있는 비상 상황에서 재열기에 사용됩니다.
  • 분사 전 과열기의 재료 선택은 분사량의 영향을 크게 받습니다.





과열기 및 재열기의 기능 및 특성



과열기 및 재열기의 기능:



과열기 및 재열기는 증기 온도를 높이는 데 사용되는 가열 표면의 중요한 부분으로, 증기 엔탈피를 개선하고 더 나아가 발전소의 열 순환 효율을 높이는 것을 목표로 합니다.



과열기는 포화 증기를 특정 온도의 과열 증기로 가열하는 역할을 합니다. 보일러 부하 또는 기타 작동 조건이 변경될 때 과열 증기 온도가 정상이고 허용 가능한 온도 변화 범위 내에 있는지 확인해야 합니다.



발전소의 열 순환에서 압력과 온도의 원래 매개변수가 높을수록 순환의 열 효율이 더 좋거나 증기 터빈 후면의 증기 습도가 너무 높아 안전에 영향을 미칩니다. 과열기 증기 온도는 금속 재료에 의해 제한되지만, 현재 금속 재료의 제한으로 인해 대부분의 발전소 보일러의 과열 온도는 여전히 540-555도 범위 내에 있으며, 증기 터빈 후면 블레이드의 증기 습도가 너무 커지는 것을 방지하기 위해 중간 재열 시스템이 적용됩니다.





과열기와 재열기의 차이점은 무엇입니까?



유형 장점 단점 지지 방법
펜던트형 1. 견고한 구조적 지지 1. 응축된 증기에 의한 흐름 막힘 2. 바닥에 축적된 물을 제거하기 위해 느린 재시작이 필요합니다. 위에서 지지
역형 1. 응축된 증기의 적절한 배수 1. 구조적 강성이 부족함, 특히 고속 가스 흐름에서 아래에서 지지
수평형

1. 적절한 배수

2. 우수한 구조적 강성.

1. 화염을 직접 보지 않으므로 주로 대류형입니다. 일반적으로 주 연소로와 평행한 수직 가스 덕트에 지지됩니다.




세부 정보



설정 정보
공정 용접
구조 수평 또는 수직
재료 탄소강, 합금강
튜브 φ32, 38, 42 등
크기 맞춤형
브랜드 HTEG
보증 18개월




설계 구조

1. 포화 증기 가열, 최대 900도 C 온도.



2. 고효율, >90%.



3. 고속 가열.



4. 스테인리스 스틸로 설계.



5. 긴 설계 수명, 15년.

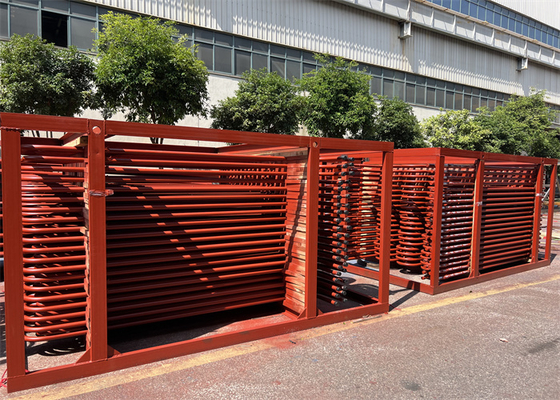

열교환기 보일러 증기 과열기 및 재열기 코일 열 효율 0



증기 용량, 압력, 필요한 온도 등과 같은 필요한 기술 데이터를 보내주십시오. 이에 따라 설계해 드리겠습니다.





HD 보일러는 동급 최고의 시설을 제공합니다.



30년 이상 동안 Hua Dong 보일러는 보일러 과열기 및 재열기를 지속적으로 혁신하고 개선해 왔습니다. 굽힘, 용접 및 설계의 개선으로 당사 제품이 유럽 및 미국 표준을 모두 충족하여 안정적인 성능을 보장합니다.
