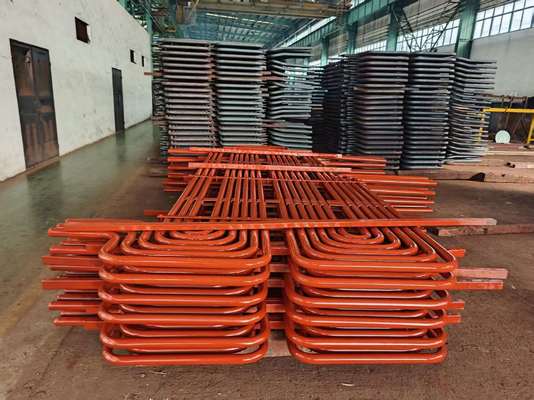

맞춤형 탄소강 복사 과열기 - 자연 순환 석탄 화력

발전소 보일러의 경우 과열 증기 매개변수를 개선하여 화력 발전소의 열 경제성을 높이는 것이 중요합니다. 과열 증기 매개변수의 증가는 금속 재료에 의해 제한됩니다. 과열기의 설계는 가열 표면 파이프의 외부 벽 온도가 강철의 내산화성 허용 온도보다 낮고 동시에 기계적 강도를 보장해야 합니다. 보일러에 사용되는 금속 재료의 개발과 함께 우리나라의 발전소 보일러는 이미 고압, 고온(9.8MPa, 540도) 및 초고압 매개변수(13.7MPa, 540 및 555도)를 일반적으로 적용하고 있으며 아임계압 매개변수(16.7MPa, 540 및 555도)를 개발했습니다. 현재 많은 보일러가 초임계압 매개변수(24.5MPa, 540-570도)를 적용하고 있으며, 극소수의 장치에서 더 높은 압력 및 온도 매개변수를 적용하고 있습니다.

증기 압력이 증가함에 따라 증기 터빈 꼬리의 증기 습도를 줄이고 발전소의 열 경제성을 더욱 개선하기 위해 중간 재가열 시스템이 고 매개변수 발전소에서 널리 사용되고 있습니다. 예를 들어 증기 터빈의 고압 실린더 배기를 다시 보일러로 보내 고온으로 재가열한 다음 증기 터빈의 중압 및 저압 실린더로 다시 보내 팽창 및 작동합니다. 재가열을 위한 요소는 재열기라고 합니다.

세부 정보: 과열기 코일

일반적으로 고압 과열기에서 가열된 증기는 과열 증기라고 하며, 재열기에 의해 가열된 증기는 재열 증기라고 합니다. 재열 증기의 매개변수는 열 순환의 경제성과 관련이 있습니다. 일반적으로 재열 증기의 압력은 과열 증기의 약 1/5이며, 전자의 온도는 후자와 거의 같습니다. 예를 들어, 우리나라의 125MW, 400t/h 보일러의 경우 과열 증기의 매개변수는 133.7Mpa 및 555도입니다. 재열 증기의 입구 및 출구 압력은 2.5/2.35MPa이고 온도는 555도입니다. 200MW, 670t/h 보일러의 경우 과열 증기의 매개변수는 13.7MPa, 540도입니다. 입구 및 출구 압력은 2.7/2.5Mpa이고 온도는 540도입니다. 300MW, 600MW의 아임계압 제어 순환 보일러의 경우 과열 증기 매개변수는 18.27Mpa, 540도입니다. 입구 및 출구 압력은 3.83/3.63MPa이고 온도는 540도입니다. 증기 재가열 시스템의 적용은 발전소의 열 경제성을 4-5% 증가시킬 수 있습니다. 우리나라에서는 125MW 이상의 장치가 모두 1회 중간 재가열 시스템을 적용하고 있으며, 해외에서는 더 높은 매개변수를 가진 일부 장치에 2회 중간 재가열 시스템이 적용됩니다.

현대 보일러에서 과열기 및 재열기의 열 흡수 소비량은 작동 유체의 총 열 흡수의 절반 이상을 차지하므로 과열기 및 재열기의 가열 표면은 보일러의 총 가열 표면에서 큰 비중을 차지하며 연기 온도가 더 높은 영역에 배치해야 하며 작동 조건은 모든 가열 표면 중에서 최악입니다. 가열 표면의 튜브 벽 온도는 강철의 최대 허용 온도에 가깝기 때문에 과열기 및 재열기의 합리적인 배열 및 설계는 보일러 전체의 경제성과 신뢰성에 매우 중요합니다. 설계와 관련하여 과열기 및 재열기의 안전성과 신뢰성을 보장하는 것을 기반으로 금속 소비를 최대한 절약하는 것이 매우 필요하며, 특히 합금강의 사용을 절약하는 것이 필요합니다.

대형 발전소의 보일러의 경우 과열기 및 재열기는 필수 부품이며, 보일러의 안전과 경제성에 큰 영향을 미칩니다. 과열기는 포화 온도에서 정격 과열 온도로 주 증기를 가열하는 가열 표면이며, 재열기는 증기 터빈 고압 실린더의 배기를 특정 온도로 가열하는 가열 표면입니다. 보일러 부하, 석탄 유형과 같은 작동 조건이 변경되면 -10-+5도의 정격 수준에서 출구 온도를 보장하도록 조정하는 것입니다.

발전소의 대형 보일러의 경우 과열기 및 재열기는 총 가열 표면에서 큰 비중을 차지하며 연기 온도가 더 높은 영역에 배치해야 합니다. 발전소의 열 순환 효율을 개선하기 위해서는 증기의 원래 매개변수를 점차적으로 개선해야 하며, 증기 압력의 증가는 과열 증기의 온도에 해당하는 증가를 필요로 하거나 증기 터빈의 큰 단계 배기의 습도가 너무 높아 안전에 영향을 미칩니다. 따라서 과열기 및 재열기를 통과하는 증기는 고온 증기이며 열 전달 성능이 매우 나쁘므로 과열기 및 재열기의 튜브 벽 온도가 높다는 것을 결정합니다.

원리

• 과열기의 원리는 보일러의 증기 발생 튜브와 유사합니다.

• 고온의 뜨거운 가스는 과열기 튜브 위를 휩쓸고 과열기를 떠나는 출구 가스 온도와 가스 속도에 따라 증기의 온도를 높입니다.

응용

포화 증기 가열에 사용되며 증기 온도는 최대 900도까지 가능합니다.

발전량 증가를 위한 과열기 용량 업그레이드

증기 용량, 압력, 필요한 온도 등과 같은 필요한 기술 데이터를 보내주십시오. 이에 따라 설계해 드리겠습니다.

차이점
