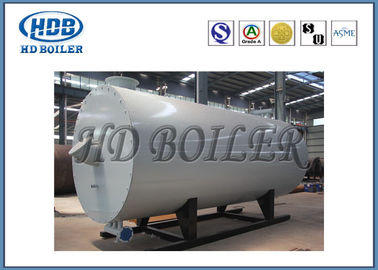

수평한 산업 열 기름 보일러, 석유 연소 증기 보일러 저압
제품 세부정보
| 압력: | 저압 | 불타고 있는 방식: | 내부 점화 보일러 |
|---|---|---|---|
| 장소 스타일: | 수평한 | 용법: | 산업 |
| 매체: | 유기적 열 전송 재료 | 제조 수준: | A |
| 물 순환: | 자연적인 순환 | 정격 전력: | 350Kw - 16300Kw |
| 강조하다 |
열 유동성 보일러,뜨거운 기름 보일러 체계 |
||
제품 설명
수평식 오일 가스 유기적 열 캐리어 보일러 고효율은 쉽게 설치합니다
제품의 범위
열 출력 :(30 - 1500년) × 104 kCal/h
설계 압 : .1.1 MPa
구조화 기능
오우 YYW 수평 계열 유기적 열 캐리어는 내부를 가열합니다, 바깥에서 (안쪽과 바깥쪽) 조밀충진 원형인 튜브가 내부 코일 방사 가열 표면, 외부 표면을 구성합니다의, 외부 코일과 내부 코일 대류 가열 표면.
오우 발열 연소실 코일형을 포함한 발화연료가 구성되기 때문에, 대부분의 열이 대류 가열 표면과 열교환기 안으로 방사 전열면, 고온 연도 가스에 의해 흡수됩니다.
보일러의 배기 가스 온도, 직접적으로 방출된 보일러 연도 가스 출구로부터 굴뚝에 그리고 대기 안으로 저온 연도 가스를 감소시키면서, 오우 개장 보일러는 꼬리 부분 전열면으로 첨부됩니다.
생성물 파라미터
|
모델 yyl(W) |
350 Y(Q) |
600 Y(Q) |
900 Y(Q) |
1200 Y(Q) |
1500 Y(Q) |
1800 Y(Q) |
2300 Y(Q) |
2900 Y(Q) |
3500 Y(Q) |
||
| 평가된 전원(KW) | 350 | 600 | 900 | 1200 | 1500 | 1800 | 2300 | 2900 | 3500 | ||
| 열기 supply×104(kCal/h) | 30 | 50 | 75 | 100 | 160 | 150 | 200 | 250 | 300 | ||
| 열식 efficiency(%) | ≥88 | ≥88 | ≥88 | ≥88 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| 디자인 압력(MPa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | ||
| 최대 일하는 온도(C) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| 매체 유통 rate(m3/h) | 40 | 58 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| 노 매체 능력(m3) | 0.4 | 0.6 | 0.6 | 0.8 | 1.2 | 2.1 | 2.6 | 3.5 | 7.8 | ||
| 유능한 지름(DN) | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 200 | 200 | ||
| 능력(KW) | 14.5 | 18 | 31 | 37.5 | 49.5 | 57.5 | 61.5 | 75 | 75 | ||
| 해당 연료 | 가스, 기름을 칩니다 | ||||||||||
| 연료 소비 Kg / Ｈ(오일) | 34 | 56 | 84 | 111 | 141 | 163 | 217 | 273 | 326 | ||
|
차원 (c·H)Ｍ |
수평선상 기름 연소로 | 1.2×2.4 | 1.7×3 | 1.82×3.5 | 1.92×4 | 1.95×4.3 | 2.4×4.3 | 2.52×5.3 | 2.8×6.3 | 2.92×6 | |
|
유통 펌프 |
뒤틀린 모델 | 80-50-180 | 100-65-190 | 100-65-230 | 100-65-240 | 100-65-257 | 125-80-250 | 125-80-250 | 125-100-250 | 125-100-250 | |
| Flow(m3/h) | 40 | 60 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| 승강기(m) | 40 | 38 | 55 | 70 | 80 | 60 | 60 | 60 | 60 | ||
| 전원(KW) | 7.5 | 11 | 22 | 30 | 37 | 45 | 45 | 55 | 55 | ||
|
모델 yyl(W) |
4700 Y(Q) |
5900 Y(Q) |
7000 Y(Q) |
8200 Y(Q) |
9400 Y(Q) |
10500 Y(Q) |
12000 Y(Q) |
14000 Y(Q) |
16300 Y(Q) |
||
| 평가된 전원(KW) | 4700 | 5900 | 7000 | 8200 | 9400 | 10500 | 12000 | 14000 | 16300 | ||
| 열기 supply×104(kCal/h) | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | ||
| 열식 efficiency(%) | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| 디자인 압력(MPa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | ||
| 최대 일하는 온도(C) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| 매체 유통 rate(m3/h) | 260 | 300 | 340 | 400 | 520 | 600 | 600 | 680 | 800 | ||
| 노 매체 능력(m3) | 8.4 | 8.8 | 10.5 | 11.2 | 11.5 | 13 | 15 | 18 | 23 | ||
| 유능한 지름(DN) | 200 | 250 | 250 | 250 | 300 | 300 | 300 | 350 | 350 | ||
| 능력(KW) | 98.5 | 121.5 | 148.5 | 155 | 195 | 235 | 235 | 295 | 341 | ||
| 해당 연료 | 가스, 기름을 칩니다 | ||||||||||
| 연료 소비 Kg / Ｈ(오일) | 435 | 545 | 660 | 760 | 875 | 980 | 1140 | 1360 | 1600 | ||
|
차원 (c·H)Ｍ |
수평선상 기름 연소로 |
3.23× 6.7 |
3.26× 7.45 |
3.26× 7.9 |
3.62× 9 |
3.6× 9.48 |
3.65× 10.4 |
3.65× 10.6 |
3.98× 11.5 |
4.06× 12.5 |
|
|
유통 펌프 |
뒤틀린 모델 | 125-100-257 |
125- 100-260 |
150-125-270 | 125-100-250 | 125-100-257 | 125-100-260 | 150-100-260 | 150-125-270A | 150-125-280 | |
| Flow(m3/h) | 260 | 300 | 340 | 200×2 | 260×2 | 300×2 | 300×2 | 340×2 | 400×2 | ||
| 승강기(m) | 70 | 70 | 76 | 60 | 70 | 70 | 70 | 76 | 78 | ||
| 전원(KW) | 75 | 90 | 110 | 55×2 | 75×2 | 90×2 | 90×2 | 110×2 | 132×2 | ||
성능 장점
1. 에너지 효율화
2. 안전하고 믿을 만합니다
3. 설치하도록 쉽습니다
4. 적용 가능한 연료
5. 애플리케이션 산업
회사 소개
1985년에 확립되, 장자강 시 후아 동 HD 보일러), 제품 발전소로서의 보일러 Co.,Ltd. (거래 ; 인더스트리얼 ; 폐열 ; 폐기물 소각 ; 생물자원 ; 유기적 열 캐리어와 전기 보일러. 연결된 채 전열면의 포괄적 범위와 함께, HD 보일러는 보일러 디자인, 제작, 설치, 유지와 보일러압 부품을 교체를 포함하는 고유 서비스를 시장에 가져옵니다.
1. 200,000 평방미터의 제조 영역
2. 엔지니어들 150명
3. 600명의 코드화되 용접공들
4. 60명의 허가된 검사자들 (NDT 레벨 III 강사들)
5. 디자인과 제조 보일러를 위한 클래스-A 라이센스
6. ISO 9001:2008 품질 시스템
7. 동력용 보일러의 ASME 증명서
8. ASME 'S'',U'과 NB는 인증에 날인합니다
