원래 장소: | 장자강 시, 장쑤 성, 중국 |
브랜드 이름: | HD Boiler |
인증: | ISO9001,ASME,Grade A,SGS,EN |
모델 번호: | DZL |
최소 주문 수량: | 1개 세트 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 항해에 적당한 패킹 |
배달 시간: | 30 일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 매년마다 500개 세트 / |
상태: | 새롭습니다 | 구조: | 물 관 |
---|---|---|---|
이용 가능한 연료: | 석탄을 때는 | 평가된 증발 용량: | 1-20 T / H |
평가된 스팀 온도: | 170-204 | 표면 처리: | 그리는 |
작동: | 자동장치 | 배치: | 수평 보일러 |
용법: | 산업 | 설치: | 조립된 보일러 |
하이 라이트: | 산업적 온수 보일러,산업 증기 보일러 |

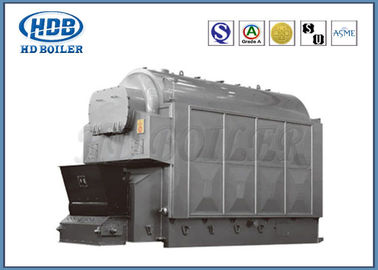

자동 제어 DZL 석탄은 석탄의 증기 온수 보일러 광역 적응성을 해고했습니다
생산
HD DZL 시리즈 스팀과 온수 보일러는 단기통, 수관 집회, 체인형 화격자 보일러입니다. 보일러 드럼은 경도로 보일러의 센터를 따라 배열됩니다.
전방 드럼과 노 치고인상문 관에서 양쪽은 헤더 폼 대류 가열 표면 사이에 복사 가열 표면, 후드럼과 관소를 형성합니다.
석탄 절약가는 보일러의 배후에서 설치됩니다.
연소 방생 고온 증기의 약간의 열이 난로에 흡수된 후, 증기는 번 아웃 챔버를 통하여 대류 가열 표면으로 흐르고, 석탄 절약가, 흡진장치와 초안 선풍기를 통해 굴뚝을 통해 바깥에서 배출합니다.
특징과 장점
1. 소형 구조, 적은 설치 공간, 단순 널마루 전화실, 비용 효율적 인프라.
2. 큰 조립체 레벨이 설치미술 기간과 값이 싼 설치미술을 단락시킵니다.
3. 충분하고 합리적 전열면, 보일러, 만족스러운 생산성과 높은 가열 효율의 빠른 온도 / 압력 상승.
4. 그레이트의 공기 분포 체임버로 공기를 시작하세요. 모든 공기 분포
챔버는 독립적으로 공기 흐름을 조정할 수 있고 그레이트가 규제될 수 있습니다
스텝리스 속도. 광범위한 적용 가능한 석탄과 전체 연소.
5. 전기 제어 상자는 완전한 자동 제어를 갖추고 있습니다고
높은 자동화, 안전, 신뢰성과 단순물을 특징으로 하는 모니터 기구
매개 변수
모델 | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
평가된 증발 용량 t/h | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
정격작업 압력 | 0.7/1.0 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | |
평가된 스팀 온도 | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
급수 온도 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
그레이트 M 2의 지역 | 3.5/20/10 | 6.5/40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
그레이트 M 2의 실효 면적 | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
보일러 크기 M 3 | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
설계 효율 % | >76 | >78 | >78 | >80 | >80 | >80 | >80 | |
해당 연료 | 역청질인 등급 II | |||||||
Kg / H | 167.9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
출하부 M의 최대 크기 | 5.5×1.8×2.9 | 5.7×2.6×3.4 | 6.8×2.9×3.6 | 7.1×2.8×3.6 | 7.6×3.4×3.6 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
출하부 M의 최대 무게 | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
설치 M의 사이즈 | 6.0×3.2×4.2 | 5.7×3.9×4.9 | 6.8×3.6×5.1 | 8.1×5.2×6.3 | 9.8×5.7×6.3 | 10.4×5.2×8.1 | 11×5.6×8.6 | |
기초된 팬 | 모델 | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
(m 3 /h) 기류 | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
(Pa) 압력 | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
(KW) 전원 | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
블로어 팬 | 모델 | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
(m 3 /h) 기류 | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
(Pa) 압력 | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
(KW) 전원 | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
급수관 | 모델 | JGGC2.0-8×14/18 | JGGC2.4-9×19/22 DG6-25×11 |
DG6-25×7/8 DG6-25×12 |
DG6-25×7/9 DG6-25×12 |
DG12-25×7/8 | DG25-30×6/7 | DG25-30×6/7 |
(m 3 /h) | 2.4 | 2.4/2.4/3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
M | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
(KW) 전원 | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
속도 고베모르 | 모델 | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P/II | GL-20P/II |
(KW) 전원 | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
광재 기계 | 모델 | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
(KW) 전원 | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
재 모델 | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 |
회사 정보
1985년에 확립된 HD 보일러, 장자강 시 후아 동 보일러 사, 주식회사 (HD 보일러로서의 거래)가 치고인상문 패널, 절약가들, 공기 예열기, 과열기, 헤더, 나선형 핀 관, H-팔 관, 히트 파이프 기타 등등 HD 보일러와 같은 동력용 보일러, 산업용 보일러, HRSG 보일러와 모든 종류의 보일러부를 생산한 전문적 산업적 제조사이고 동 장자강 도시의 동쪽 교외인 라이 공단에 위치합니다. 발전소의 위치는 교통이 편리하게 그리고 빨리 사방으로 연장되면서, 스초우 또는 우시에 약 150 킬로미터 고속도로의 상하이 항구 또는 60 킬로미터 스태이트 로드로 입니다.
