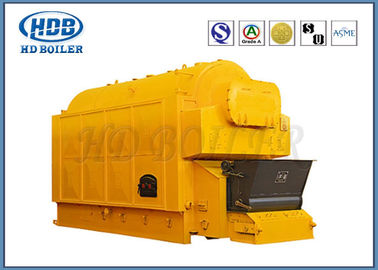

자동 산업적 증기 뜨거운 물 보일러 용탄은 수평선상 단일 드럼을 해고했습니다
제품 세부정보
| 상태: | 새롭습니다 | 구조: | 물 관 |
|---|---|---|---|
| 이용 가능한 연료: | 석탄을 때는 | 평가된 증발 용량: | 1-20 Ｔ / Ｈ |
| 평가된 스팀 온도: | 170-204 | 작동: | 자동장치 |
| 배치: | 수평 보일러 | 용법: | 산업 |
| 설치: | 조립된 보일러 | 물 순환: | 자연적인 순환 |
| 강조하다 |
산업 증기 보일 러,석탄에 의하여 발사되는 온수 보일러 |
||
제품 설명
짧은 임명 기간 DZL 석탄은 긴 서비스 기간을 가진 증기 온수 보일러를 시동했습니다
생산
HD DZL 시리즈는 찌고 뜨겁 물 보일러는 단 하나 실린더, 물 관 집합, 사슬 거슬리는 소리 보일러입니다. 보일러 드럼은 보일러의 센터에 따라서 경도로 배열됩니다.
로 물 벽 관의 정면 드럼 그리고 양측은 우두머리 모양 대류 난방 표면 사이 빛난 난방 표면, 후방 드럼 및 관 둥지를 형성합니다.
석탄 이코노마이저는 보일러의 후방에 설치됩니다.
연소 생성된 고열 증기의 약간 열이 난로에 의해 흡수된 후에, 증기에 의하여 대류 난방 표면에 처음부터 끝까지 다 탑니다 약실이 흐르고 밖에 배출은 석탄 이코노마이저, 먼지 수집가 및 초안을 통해 굴뚝을 통해서 부채로 부칩니다.
특징과 이점
1. 수평한 단 하나 드럼 수관 사슬 거슬리는 소리 보일러. 상체 및 더 낮은 거슬리는 소리 보일러로 구성됩니다.
2. 단 하나 드럼 보일러 몸, 2 관 뭉치의 양쪽에서 대류적인 난방 표면에 관계 없이 약실 방사선 난방 표면의 옆 물 벽 관을 가진 보일러 드럼을 위한 경도 배치.
3. 내부 실 연기 conection 난방 표면 관 연관, 보강한 아치관 판 없는 낮은 긴장을 가진 관판을 북을 치십시오.
4. 거슬리는 소리 점 창고를 바람, 바람 약실 공기 양 조정으로 자주적으로 사슬로 매고십시오, stepless 속도 규칙을 비비십시오.
5.Structure는 작업 위치에, 수 있습니다 결합될 형성하고, 공장에서 또한 결합될 수 있습니다.
모수
| 모형 | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| 정격 증발 수용량 t/h | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| 정격 일 압력 | 0.7/1.0 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | |
| 정격 증기 온도 | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| 물 공급 온도 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| 거슬리는 소리 m2의 지역 | 3.5/20/10 | 6.5/40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| 거슬리는 소리 m2의 유효 넓이 | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
| 보일러 양 m3 | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| 디자인 효율성 % | >76 | >78 | >78 | >80 | >80 | >80 | >80 | |
| 적용 가능한 연료 | 역청질 종류 II | |||||||
| Kg/h | 167.9 | 330 | 655 | 870 | 1440년 | 2240 | 2860 | |
| 발송 부 m의 최대 크기 | 5.5×1.8×2.9 | 5.7×2.6×3.4 | 6.8×2.9×3.6 | 7.1×2.8×3.6 | 7.6×3.4×3.6 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
| 발송 부 m의 최대 무게 | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| 임명 m의 크기 | 6.0×3.2×4.2 | 5.7×3.9×4.9 | 6.8×3.6×5.1 | 8.1×5.2×6.3 | 9.8×5.7×6.3 | 10.4×5.2×8.1 | 11×5.6×8.6 | |
| 초안 팬 | 모형 | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| (m3 /h) 기류 | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| (Pa) 압력 | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
| (KW) 힘 | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| 송풍기 팬 | 모형 | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| (m3 /h) 기류 | 1688-3517년 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| (Pa) 압력 | 792-1300 | 1578-1461년 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| (KW) 힘 | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| 급식 펌프 | 모형 | JGGC2.0-8×14/18 | JGGC2.4-9×19/22 DG6-25×11 |
DG6-25×7/8 DG6-25×12 |
DG6-25×7/9 DG6-25×12 |
DG12-25×7/8 | DG25-30×6/7 | DG25-30×6/7 |
| (m3 /h) | 2.4 | 2.4/2.4/3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| m | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| (KW) 힘 | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
| 속도 govemor | 모형 | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P/II | GL-20P/II |
| (KW) 힘 | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
| 광재 기계 | 모형 | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| (KW) 힘 | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| 먼지 모형 | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
